De todo el circuito extracorpóreo, hay una sola pieza que decide si una línea de sangre sirve o no en su máquina: el segmento de bomba, el tramo de tubo que se monta en el cabezal de la bomba peristáltica. Un segmento que no calza no bombea y el set completo queda inservible aunque el resto del circuito esté perfecto. Es el error de especificación que más devoluciones genera en esta categoría y casi siempre ocurre por la misma razón: el pedido se hizo por calibre del catéter, por marca del dializador o por lo que se compró el año pasado, sin mirar el dato que manda. Abajo está qué es el segmento de bomba, por qué 12,1 mm y 9,75 mm no son intercambiables, cómo verificar la compatibilidad antes de comprar y qué hay que tener a mano para pedir sin equivocarse.
Qué es el segmento de bomba y por qué es la pieza crítica
La bomba de una máquina de hemodiálisis es peristáltica: no toca la sangre. Un rotor con rodillos comprime un tramo de tubo contra una carcasa curva y el avance de los rodillos empuja la sangre hacia adelante. Ese tramo comprimido es el segmento de bomba y es distinto del resto del circuito en dos cosas.
Primero, es más grueso. El tubo principal de una línea de sangre estándar mide 4,4 mm de diámetro interior por 6,8 mm exterior; el segmento de bomba mide 8,0 × 12,1 mm. La pared pasa de 1,2 mm a más de 2 mm, porque tiene que aplastarse miles de veces por sesión y recuperar su forma cada vez sin fatigarse ni desprender partículas.
Segundo, su diámetro exterior no es una preferencia, es un requisito mecánico. El cabezal de cada máquina está diseñado para un diámetro concreto: define la luz que queda entre rodillo y carcasa y con ella el volumen desplazado por vuelta. Ese volumen es lo que la máquina usa para calcular el flujo sanguíneo que muestra en pantalla. Un segmento demasiado fino no se ocluye por completo y la sangre refluye entre rodillos; uno demasiado grueso no entra, o entra forzado y se ocluye de más.
La consecuencia práctica de ese segundo punto es la que se subestima: si el segmento no corresponde, el flujo que marca la pantalla deja de ser el flujo real. La máquina no mide caudal, lo calcula a partir de las revoluciones y del volumen que supone por vuelta. Con el tubo equivocado sigue mostrando 300 mL/min con toda confianza mientras entrega otra cosa.
12,1 mm y 9,75 mm: dos medidas, no dos calidades
Las dos medidas que cubren la mayor parte del parque instalado son 12,1 mm y 9,75 mm de diámetro exterior. No son una gama alta y una gama baja, ni una versión nueva y una antigua: son dos formatos de cabezal distintos.
| Segmento OD 12,1 mm | Segmento OD 9,75 mm | |
|---|---|---|
| Diámetro interior | 8,0 mm | Menor (confirmar con el fabricante) |
| Longitud efectiva | 330 ± 20 mm | 330 ± 20 mm |
| Qué determina cuál | El cabezal de bomba de la máquina | El cabezal de bomba de la máquina |
| ¿Se pueden sustituir? | No | No |
La tentación, cuando llega un pedido equivocado y hay pacientes programados, es forzar el que hay. No se debe: un segmento que no corresponde al cabezal altera la relación entre revoluciones y volumen desplazado y eso significa que la dosis de diálisis administrada no es la prescrita aunque la pantalla diga que sí.
Al pedir, la forma más segura de acertar no es buscar el número en un papel viejo, sino dar la marca y el modelo de la máquina al fabricante de la línea. Es un dato que el centro siempre tiene y que no admite error de transcripción, mientras que un diámetro copiado a mano de una orden anterior arrastra el error de esa orden.
Compatibilidad: qué máquinas admiten una línea universal y cuáles no
La mayor parte de las máquinas de hemodiálisis del mercado acepta líneas de sangre de fabricantes independientes. El circuito es, en lo esencial, un estándar de la industria: conectores de diálisis, cámaras con puerto de presión, línea de heparina, puertos de muestreo y conectores de recirculación se repiten entre marcas.
Hay dos excepciones que conviene conocer antes de cotizar, porque son la causa habitual de un pedido que no se puede usar:
- Fresenius 5008 y 5008S. No admiten línea de sangre genérica. El circuito de estas máquinas está diseñado como un conjunto propio y la línea de terceros no calza.
- Máquinas de circuito propietario. Algunos fabricantes cierran deliberadamente el sistema para que solo acepte su propio consumible, normalmente mediante una geometría de cabezal o de cámara que no reproduce el estándar.
Fuera de esas dos categorías, la compatibilidad es amplia. Vale la pena desconfiar de un proveedor que promete "compatible universal" sin matices: en esta categoría no existe la compatibilidad universal y quien la afirma o no conoce el parque instalado o prefiere no mencionarlo antes de facturar. Una lista de exclusiones concreta es mejor señal que una promesa amplia. Nuestra línea de sangre para hemodiálisis publica esa lista en la propia ficha, junto con las medidas de todos los tramos del circuito.
El resto del circuito: qué mirar además del segmento
Resuelto el segmento de bomba, quedan cuatro puntos que diferencian un set de otro y que conviene revisar en la ficha técnica antes de comparar precios.

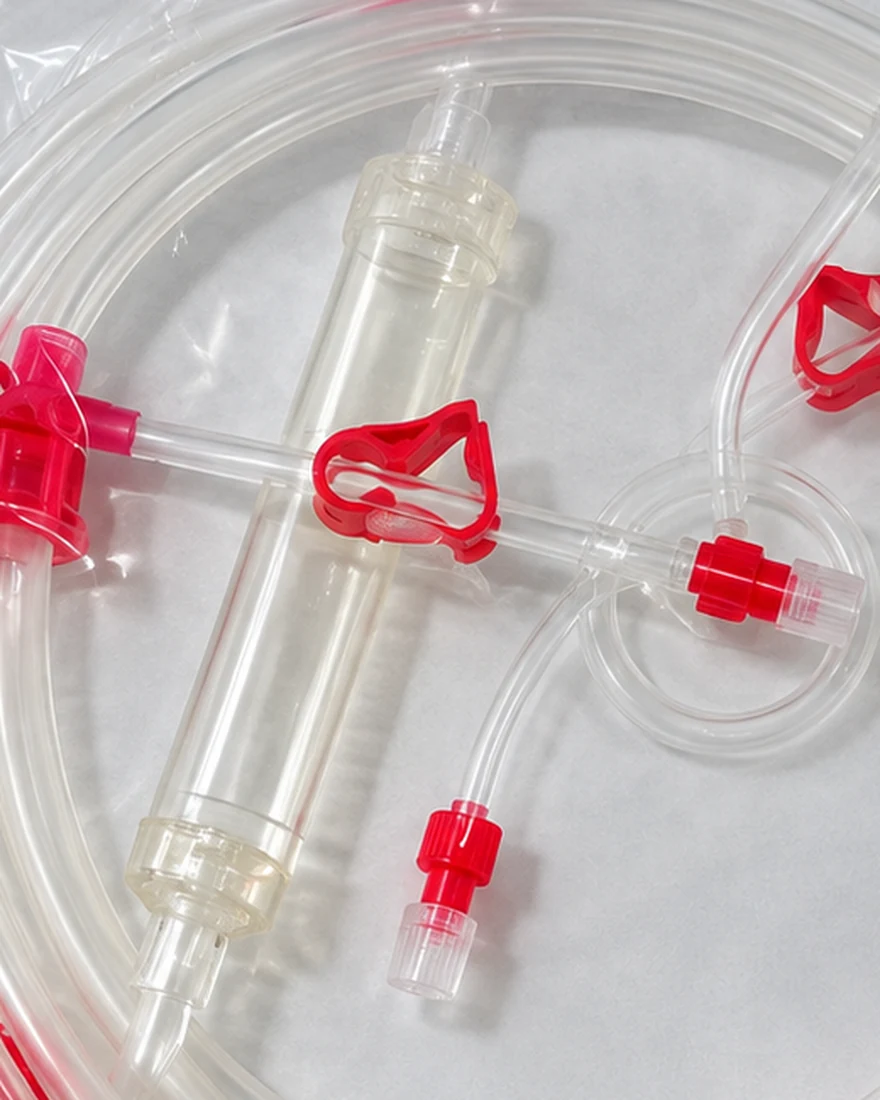

- Cámara venosa con malla filtrante. Retiene coágulos y atrapa aire antes del retorno al paciente. Es el componente de seguridad del lado venoso y no todos los sets lo describen con claridad.
- Protector de transductor. Va o no incorporado según el protocolo de control de infecciones del centro. Hay unidades que lo exigen montado de fábrica y otras que lo compran por separado; conviene definirlo antes del pedido y no después.
- Línea de heparina. Un tramo fino, de 1,0 × 2,6 mm en los sets estándar, para la anticoagulación continua durante la sesión.
- Codificación por color. Rojo arterial y azul venoso deben estar en los conectores, las pinzas y los tapones, no solo en el rótulo del empaque. Es lo que impide invertir las líneas al montar el circuito con prisa y en una unidad con personal rotativo esa redundancia vale más que cualquier etiqueta.
A esto se suma una decisión que no es técnica sino comercial: el formato de empaque. En Sudamérica la práctica de compra es por línea suelta, mientras que en la mayoría de los demás mercados el formato habitual es la arterial y la venosa empacadas juntas. No cambia nada de la especificación del circuito, pero pedir el formato equivocado complica la venta al cliente final.
Cómo dimensionar el pedido de un centro de diálisis
La línea de sangre no se compra como el catéter. El kit de catéter para hemodiálisis resuelve el acceso vascular y se coloca una vez por paciente, con una vida útil de semanas. La línea de sangre se estrena en cada sesión.
La cuenta base para un centro es sencilla:
Pacientes × 156 sesiones al año × factor de merma
Las 156 salen de tres sesiones por semana, que es el esquema estándar en hemodiálisis crónica. El factor de merma cubre los sets que se pierden por cebado fallido, coagulación temprana del circuito o empaque comprometido. Un centro de 40 pacientes mueve del orden de 6.200 sets al año; uno de 100, más de 15.000.
Esa cifra explica por qué la línea de sangre marca el ritmo de reposición de una unidad de diálisis y por qué conviene cotizarla con horizonte anual en lugar de pedido a pedido. También explica por qué el pedido mínimo importa tanto en esta categoría: lo habitual es que se cotice por contenedor y que por debajo de cierto volumen el proveedor no responda, lo que deja fuera a los centros pequeños y a los distribuidores que quieren evaluar antes de comprometerse.
Checklist antes de cotizar
Con estos cinco datos, una cotización de línea de sangre se cierra sin ida y vuelta:
- Marca y modelo de sus máquinas: mejor que el diámetro copiado de una orden anterior. De aquí sale el segmento de bomba.
- Set completo o línea suelta: arterial + venosa juntas, o empaque individual por línea.
- Protector de transductor: incorporado de fábrica o no.
- Cantidad estimada: mejor anual que por pedido, usando la cuenta de la sección anterior.
- Marca propia: si el empaque debe llevar la suya.
Y dos verificaciones al recibir la mercancía: integridad del empaque (un sello abierto, perforado o húmedo invalida la esterilidad aunque el producto se vea perfecto) y coincidencia del segmento de bomba con lo pedido, antes de abrir la caja completa.
Si está armando o ampliando una línea de nefrología, el catéter y la línea de sangre son las dos referencias que se piden juntas y las que conviene cotizar a la vez, porque tienen rotaciones distintas y el proveedor que entiende esa diferencia es el que puede sostener el abastecimiento. Ambas están en el catálogo de UCI y procedimientos, junto al resto del material de acceso vascular; si lo que necesita resolver primero es el acceso y no el circuito, la guía del catéter venoso central explica cómo se elige por número de luces y tipo de inserción.
Preguntas Frecuentes
¿Qué pasa si uso un segmento de bomba que no corresponde a mi máquina?
Si es demasiado grueso, no entra en el cabezal o entra forzado y se ocluye de más. Si es demasiado fino, no se ocluye por completo y la sangre refluye entre rodillos. En ambos casos el problema de fondo es el mismo: la máquina no mide el caudal, lo calcula a partir de las revoluciones y del volumen que supone desplazar por vuelta. Con el segmento equivocado, la pantalla sigue mostrando el flujo prescrito mientras entrega otro y la dosis de diálisis administrada deja de ser la que se programó.
¿El segmento de 12,1 mm y el de 9,75 mm son intercambiables?
No. No son dos calidades ni dos generaciones del mismo producto, sino dos formatos de cabezal distintos. Cada máquina admite uno. La forma más segura de acertar es dar la marca y el modelo de la máquina al fabricante de la línea, en lugar de copiar un diámetro de una orden anterior, que arrastra cualquier error que tuviera esa orden.
¿Mi máquina admite líneas de sangre de otro fabricante?
La mayoría sí. El circuito extracorpóreo es en lo esencial un estándar de la industria y los componentes se repiten entre marcas. Las excepciones conocidas son las Fresenius 5008 y 5008S, que no admiten línea genérica y algunas máquinas de circuito propietario que solo aceptan el consumible de su propio fabricante. Si su parque es mixto, lo práctico es mandar la lista de modelos y pedir confirmación máquina por máquina antes de cotizar volumen.
¿Por qué el segmento de bomba es más grueso que el resto del tubo?
Porque trabaja distinto. El tubo principal de una línea estándar mide 4,4 mm de diámetro interior por 6,8 mm exterior y solo conduce sangre; el segmento de bomba mide 8,0 × 12,1 mm y se aplasta por completo miles de veces en una sesión. La pared gruesa es lo que le permite recuperar la forma cada vez sin fatigarse ni desprender partículas al torrente.
¿Cuántas líneas de sangre consume un centro de diálisis al año?
La cuenta base es pacientes × 156 × un factor de merma. Las 156 salen de tres sesiones por semana, el esquema estándar en hemodiálisis crónica y cada sesión estrena un set. Un centro de 40 pacientes mueve del orden de 6.200 sets al año; uno de 100, más de 15.000. Por eso conviene cotizarla con horizonte anual y no pedido a pedido.
¿Cuál es la diferencia entre la línea arterial y la venosa?
No son simétricas. La arterial, codificada en rojo, es la que saca la sangre: lleva el segmento de bomba, la cámara arterial con puerto de presión, la línea de heparina y la línea de cebado. La venosa, en azul, es la que devuelve: lleva la cámara venosa con malla filtrante, que retiene coágulos y atrapa aire antes del retorno y el protector de transductor. Ambas llevan puerto de muestreo y conector de recirculación.
¿El protector de transductor viene siempre incluido?
Depende de cómo se pida. Hay centros que lo exigen montado de fábrica en la línea venosa por protocolo de control de infecciones y otros que lo compran por separado. Conviene definirlo antes del pedido, porque llegado el material no hay forma de incorporarlo sin abrir el empaque estéril.
¿Por qué en Sudamérica se empaca la línea individual?
Es una diferencia de práctica de compra, no de producto. En Sudamérica lo habitual es comprar por línea suelta, mientras que en la mayoría de los demás mercados el formato es la arterial y la venosa juntas en un solo empaque. La especificación del circuito es idéntica; solo cambia el formato. Pedir el equivocado no afecta al uso clínico pero sí complica la venta al cliente final, así que conviene definirlo en la primera orden.
¿Se puede reutilizar o reesterilizar una línea de sangre?
No. Es material de un solo uso, esterilizado con óxido de etileno y sellado en empaque estéril. El circuito estuvo en contacto directo con sangre y no hay forma de limpiarlo por dentro ni de verificar que quedó limpio. Al recibir, lo que sí hay que revisar es la integridad del empaque: un sello abierto, perforado o húmedo invalida la esterilidad aunque el producto se vea perfecto.
¿Qué documentación debo exigir al comprar líneas de sangre por volumen?
Marcado CE, ficha técnica, instrucciones de uso y la documentación de conformidad que su país pida para el registro sanitario. COFEPRIS, INVIMA, ARCSA, DIGEMID u organismo equivalente. Verifique también que el fabricante pueda entregar trazabilidad por lote: en un consumible que se usa por millares al año, poder aislar un lote concreto es lo que separa una incidencia acotada de un problema en toda la unidad.
